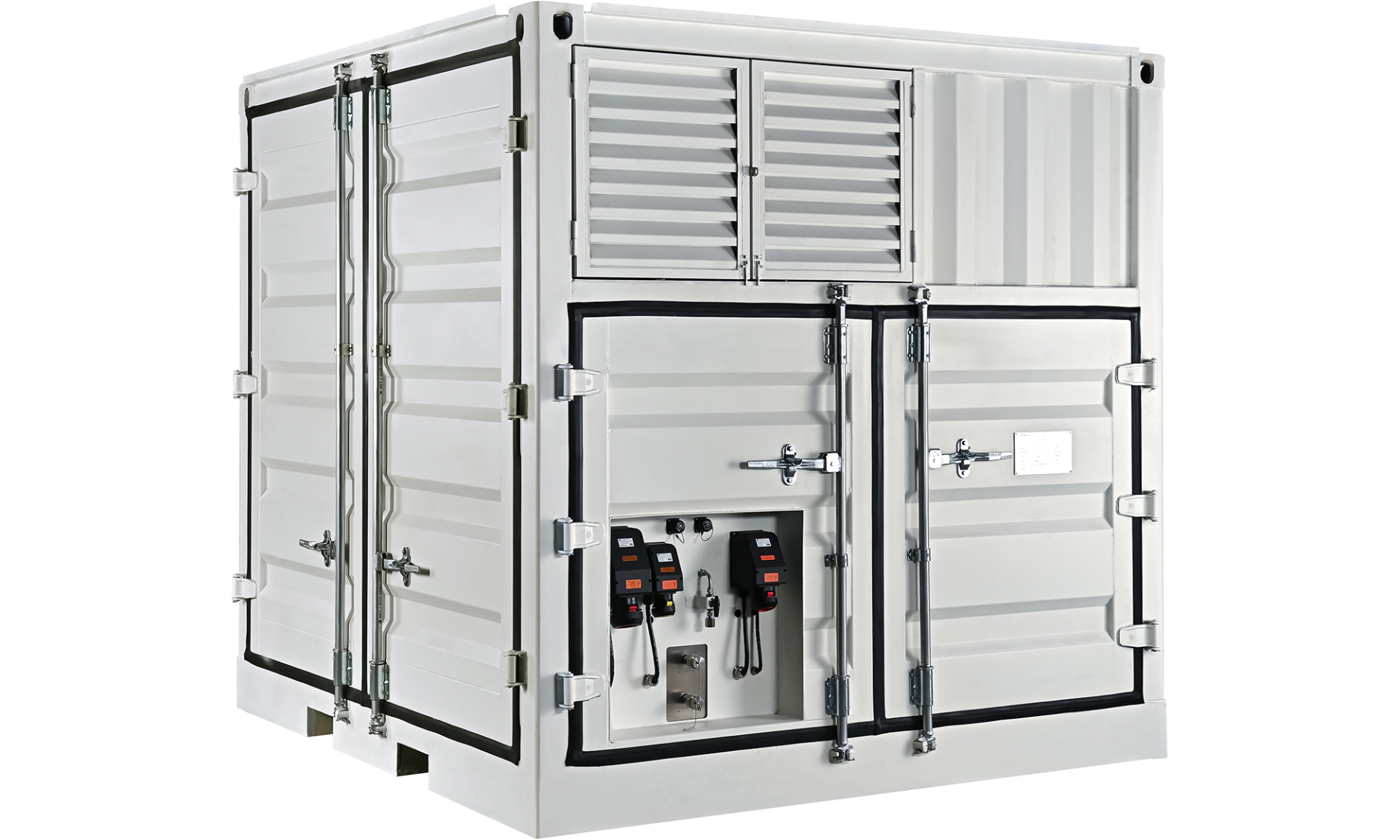

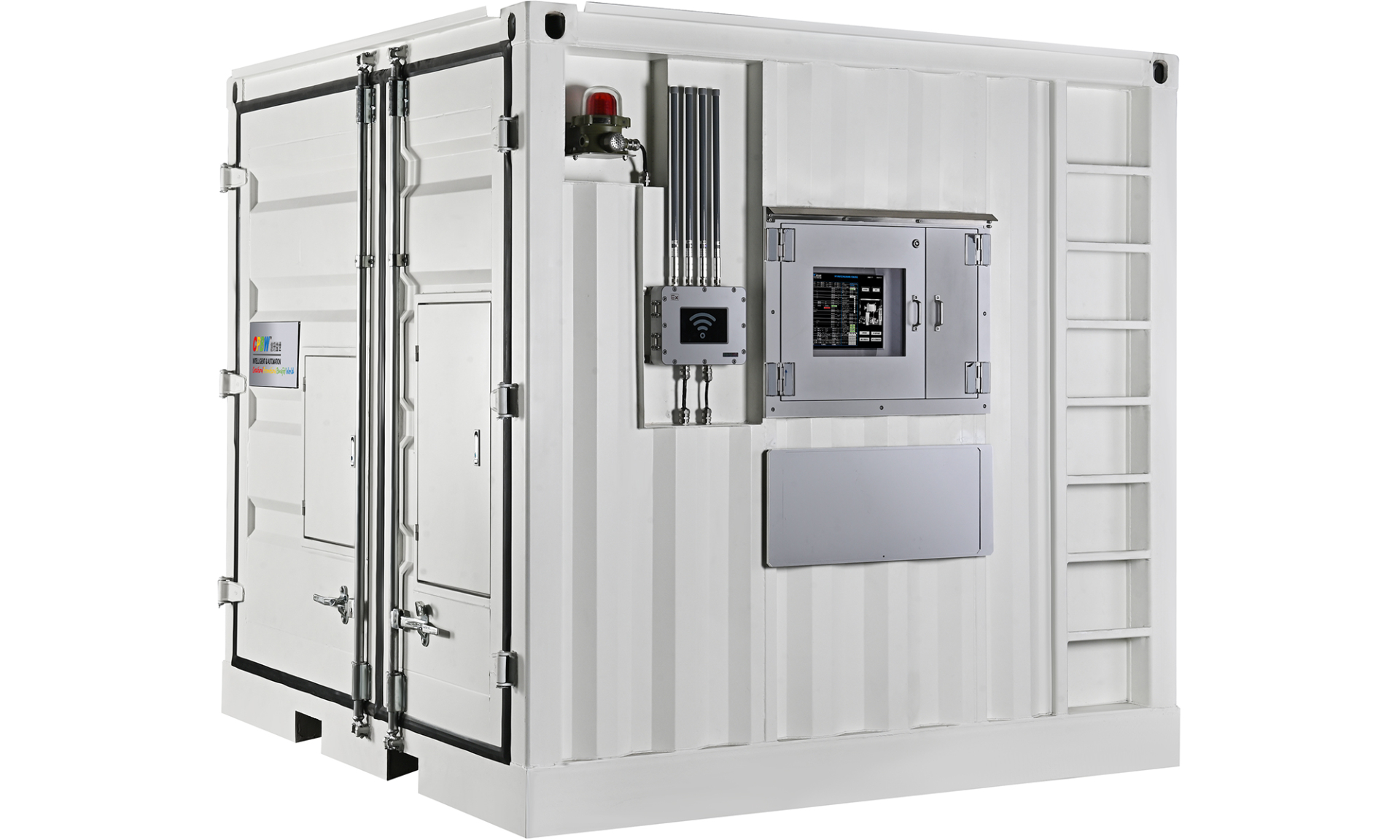

鉆井液/鉆井工程數智服務系統（DFS系統）
DFS System
鉆井液/鉆井工程數智服務系統
（DFS系統）
DFS System

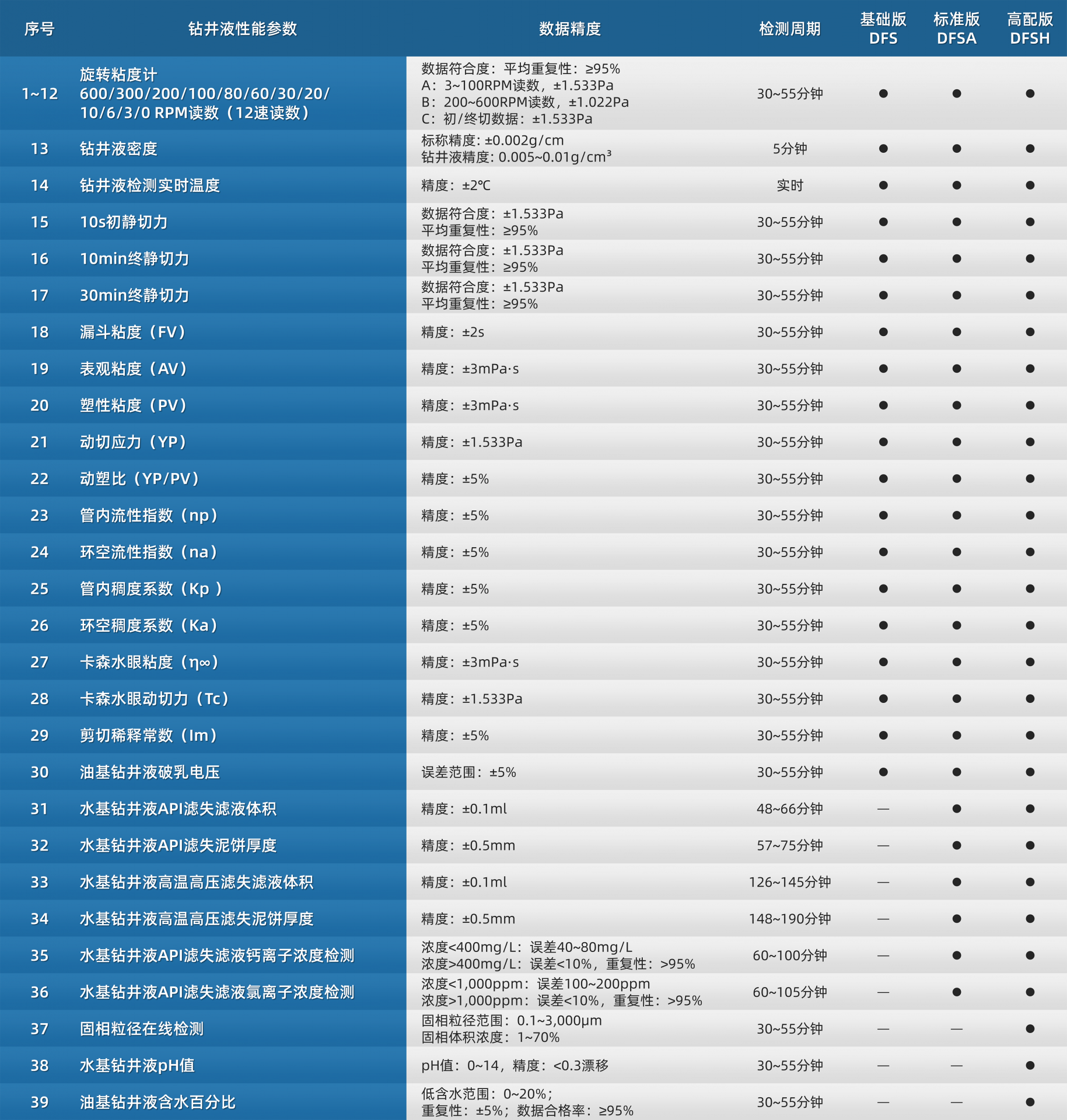

DFS系統數據輸出
DFS System Data Output
DFS系統基礎功能：實現鉆井液性能參數鉆井工程現場/實時/全自動/無人干預/連續運行的數字化監測。
DFS系統技術能力
DFS System Technical Capability
1
適用于陸地、海洋鉆井工程現場；環境適應性溫度：-30~55℃；
2
滿足防爆認證：CNEX/NEPSI/PCEC Zone2 或 ATEX Zone2，防爆標志：Ex db eb ib mb pxb II B T2 Gb；
3
鉆井液適應性：水基/油基/合成基/無固相鉆井液（不涉及堵漏專用鉆井液）；
表觀粘度范圍：0~150mPa·s；溫度范圍：10~80℃；密度范圍=0~3g/cm³；
具備監測溫度跟隨功能（油基鉆井液推薦監測溫度：65℃；水基鉆井液推薦監測溫度：50℃）；
4
實現自動鉆井液流型（賓漢/冪律/赫巴/卡森）的判斷；具備直接獲取多數據能力及周期性呈現批數據/曲線的功能；
5
配備DFSIMS軟件：DFS系統全井筒隨鉆/動態水力學數字化描述/分析/預警及工程參數推薦軟件，輸出全井筒隨鉆/動態水力學數字化描述的數據/曲線，涉及：ECD&ESD、井眼清潔&巖屑床、抽吸&激動壓力、鉆頭水力學&鉆頭選型計算、隨鉆環空鉆井液流變性數據；
6
標準版、高配版配備AHT子系統，實現水基鉆井液在線自動API/高溫高壓濾失濾液體積&泥餅厚度檢測及API濾失濾液Ca2+/Cl?濃度在線自動檢測；
7
配備RPCT（遠程監控便攜式用戶終端），實現現場遠程對DFSDU的監/控；
8
配備DRDT（現場鉆井工程值班房或司鉆房顯示終端），實現DFS系統全部輸出數據/曲線的隨鉆/動態顯示；
9
實現現場數據通訊模式自動獲取錄井、定向井實時數據；
10
具備依據用戶需求完成針對用戶數據需要的數據遠傳（標準WITS0格式或自定義WITS0格式或TCP/IP協議/FTP服務）；
11
配備DERSS系統（鉆井專家遠程支持系統）；自帶軟/硬件的數據服務器系統，布放于用戶數據中心或指定地點，實現DFS系統現場/遠程自成一體信息/數據共享渠道和平臺。具體請見獨立介紹頁面；
12
具備現場鉆井液小樣實驗?zāi)芰Γ瑢崿F(xiàn)調漿/配漿參數的迅速確認，縮短現場鉆井液研判/調配時間。
DFS系統自動輸出報告
1
遵循ANSI/API 13B-1/2、GB/T 16783.1/2標準的指引，提供系統自動生成的DFS系統流變性檢測標定報告；
2
DFSMMDR：DFS系統監測/管理日報；每日0時至24時固定全天報告；或從前一天任意時刻開始至今日滿24小時自動輸出報告；或任意時點手動獲取從此刻開始至前24小時的報告；
3
DFSIMSCR：DFSIMS軟件綜合報告；從0時起起每4小時自動形成報告或任意時點手動獲取；
4
DFS系統隨鉆/動態預警功能，可智能輸出5種基于隨鉆/動態全井筒實時數據的預警報告，包含：
● 鉆井液性能參數監測預警報告（DFPPWR）
● ECD監測對比三壓力預警報告（ECDWR）
● 井眼清潔預警報告（WBCWR）
● 起下鉆開始建議報告（TSRR）
● 巖屑床高度預警報告（CBHWR）
DFS系統選配技術能力
DFS System Optional Technical Capability
1
溢流預警系統：實現鉆井現場對環空返出液密度的連續監測且形成與DFSDU模塊所實時監測的入井鉆井液密度進行比對/反饋；
2
IFS子系統：自動中間喂液系統（海洋版本標配/陸地版本選配）。具備Zone 1防爆認證，防爆標志：Ex db eb II B T3 Gb；
3
DFSMU：DFS系統監控/人機工作站（陸地鉆井現場推薦選配）。布放于鉆井現場安全區域，配備：電源（AC 220V/50Hz & AC 110V/60Hz）接口、空調、電暖氣、照明、工業嵌入式主機&顯示器（RCT，遠程用戶終端）、無線通訊端口、無線鍵盤&鼠標、有線網絡接口、工作臺&椅、文件柜&儲物柜；；
4
VF&VPSS：獨立變壓/變頻撬。支持：AC 380V/50Hz & AC 460V/60Hz，25KVA，符合IP65等級；
5
備注：
● 上述4個選配功能是基于DFS系統主機設備DFSDU的存在而運行；用戶基于配備DFSDU的情況下可進行選擇；
● 上述4個選配功能之間沒有因果和相互依賴關系。
● 上述4個選配功能是基于DFS系統主機設備DFSDU的存在而運行；用戶基于配備DFSDU的情況下可進行選擇；
● 上述4個選配功能之間沒有因果和相互依賴關系。

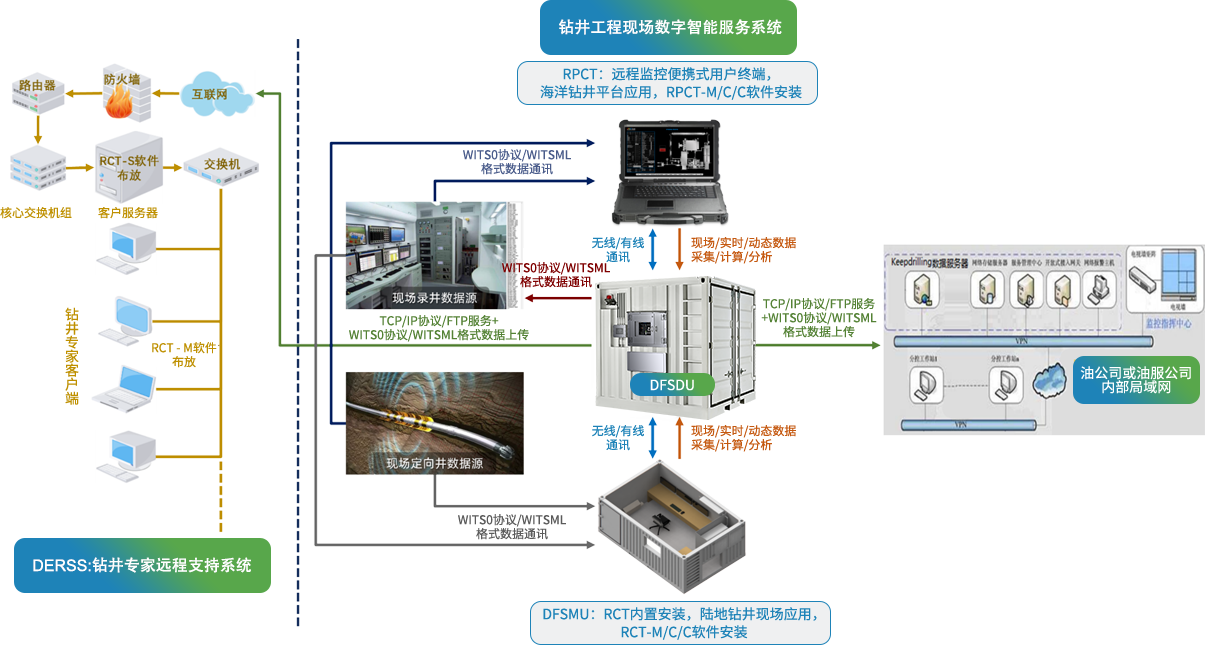

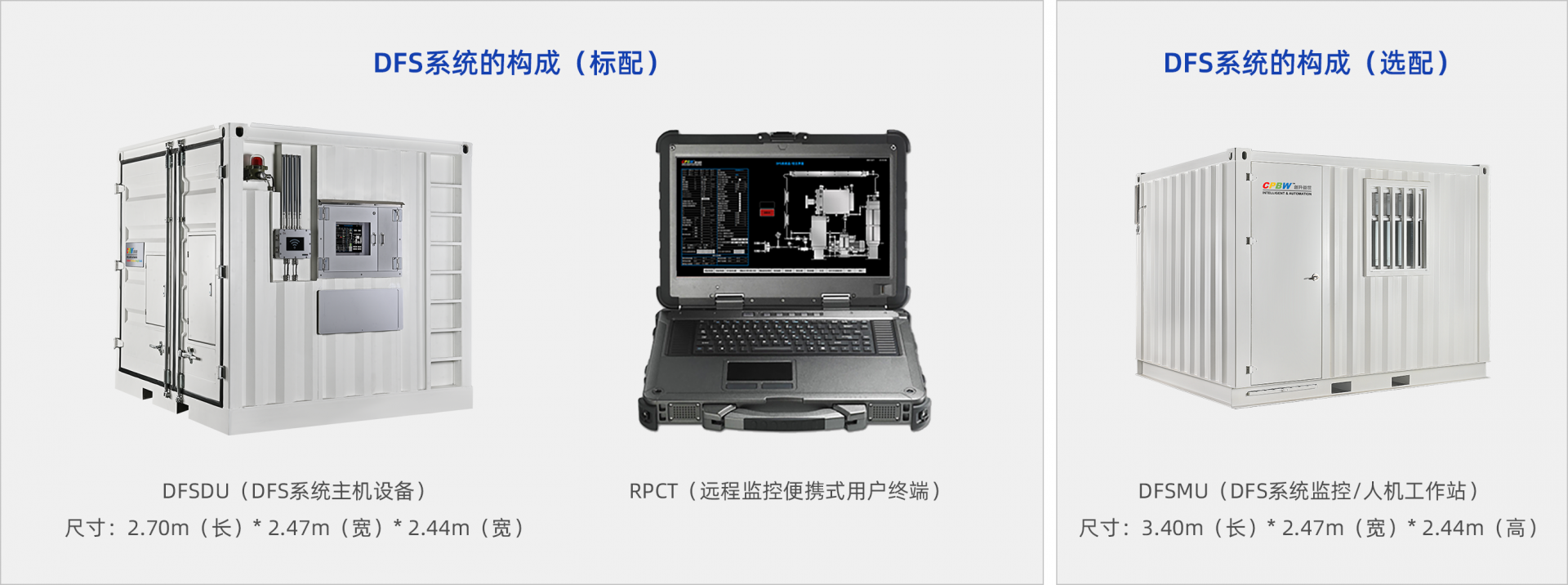

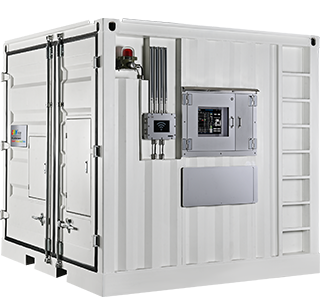

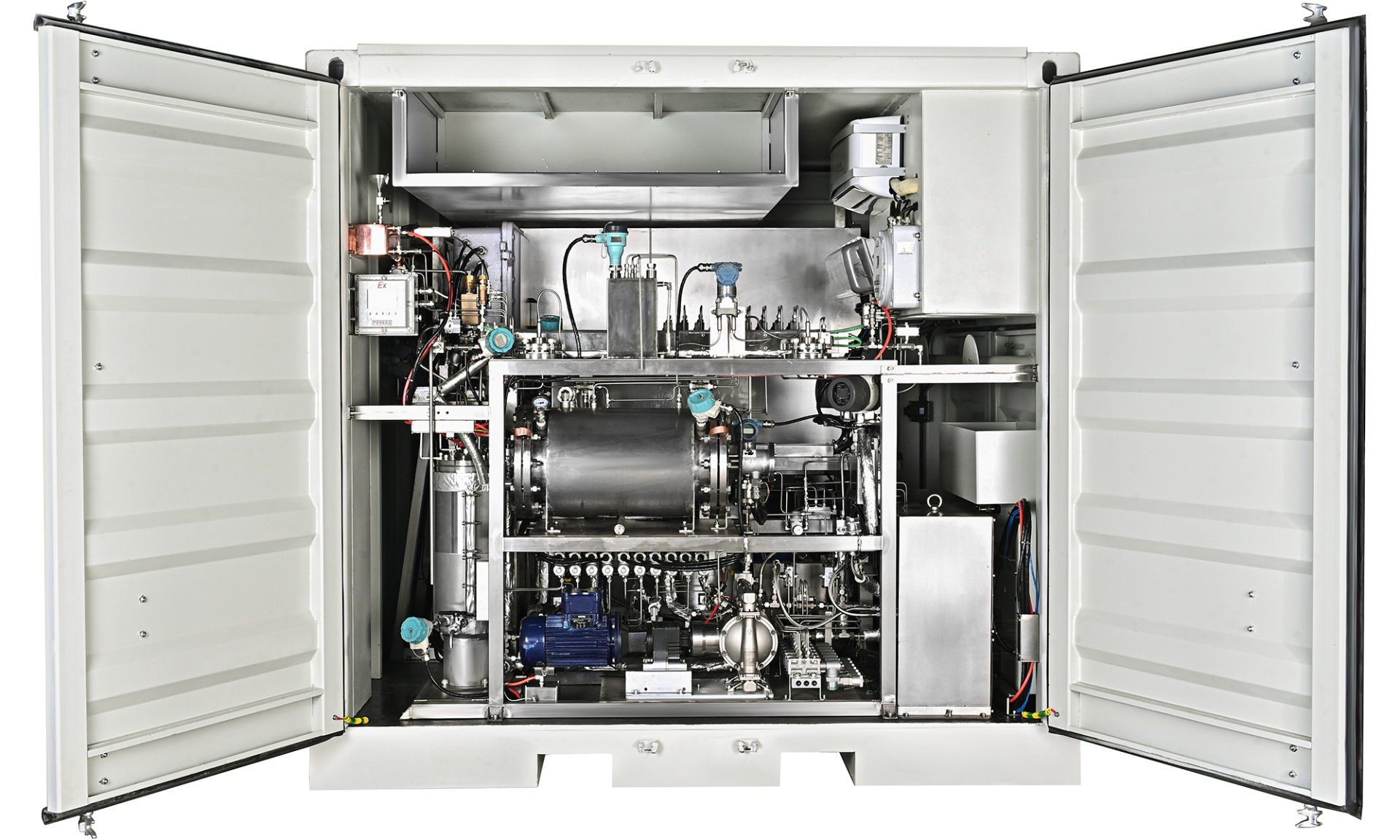

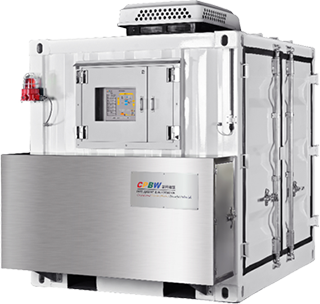

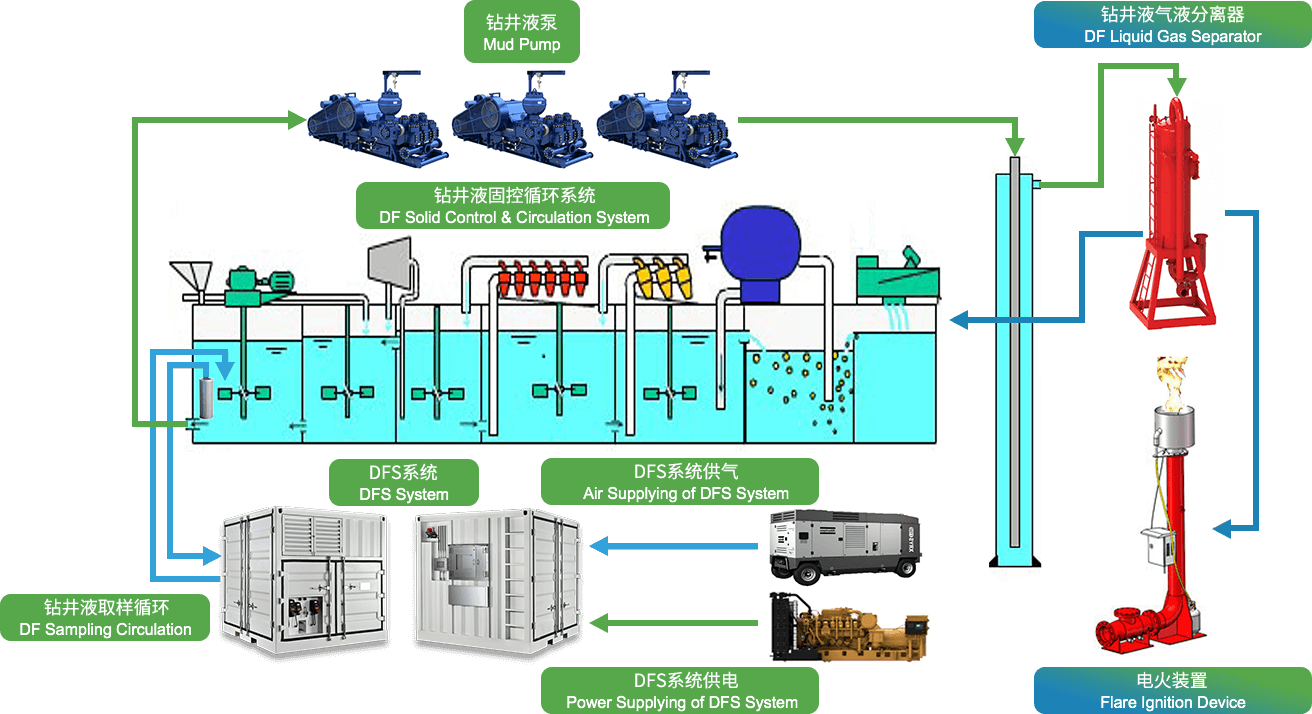

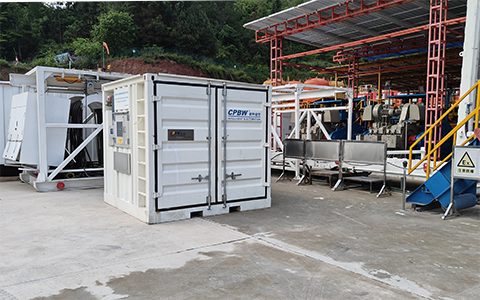

DFS系統構成和現場布放
DFS System Composition and Site Layout

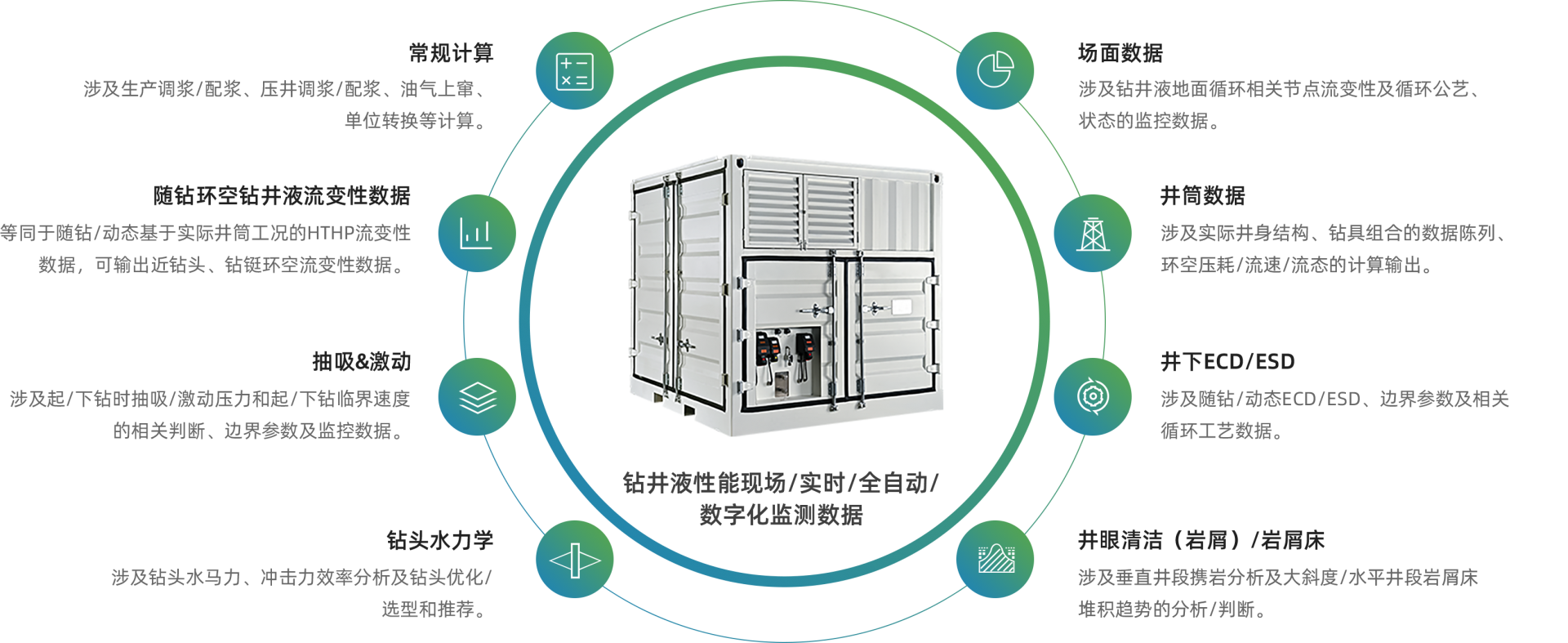

DFS系統數據能力
DFS System Data Capability

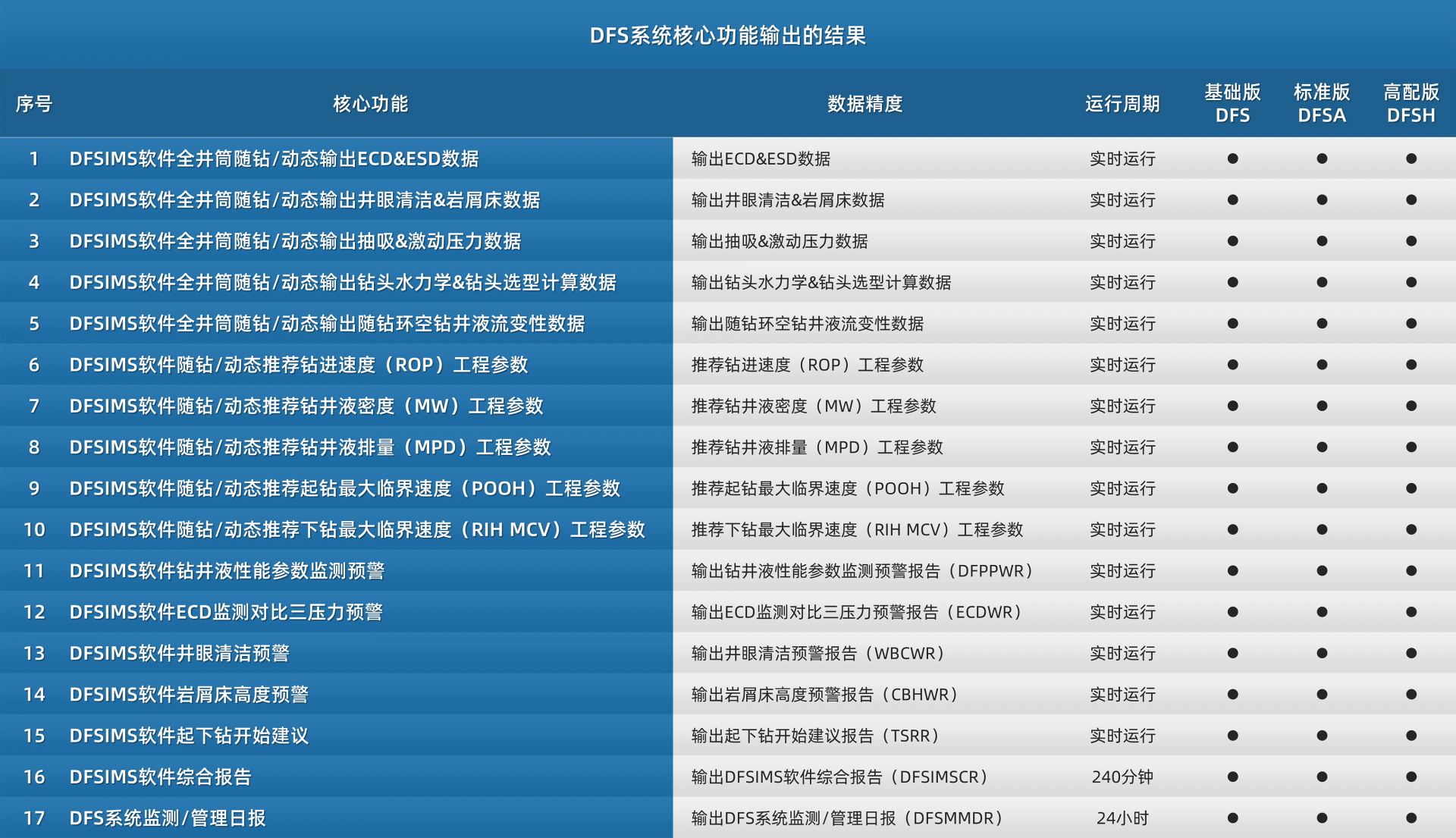

DFS系統核心功能：實現全井筒隨鉆/動態水力學數字化描述/分析/預警并完成相關工程參數推薦。

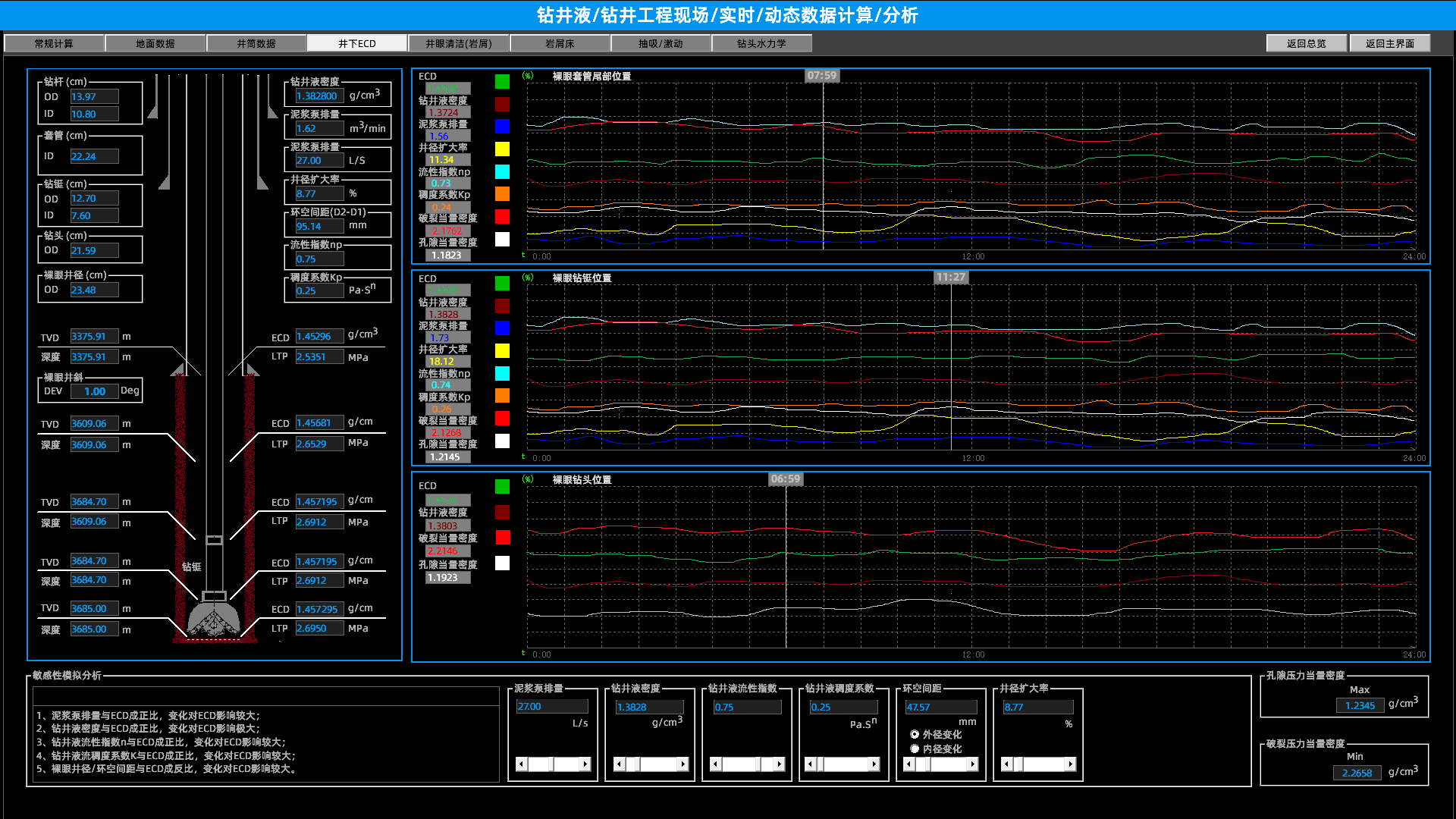

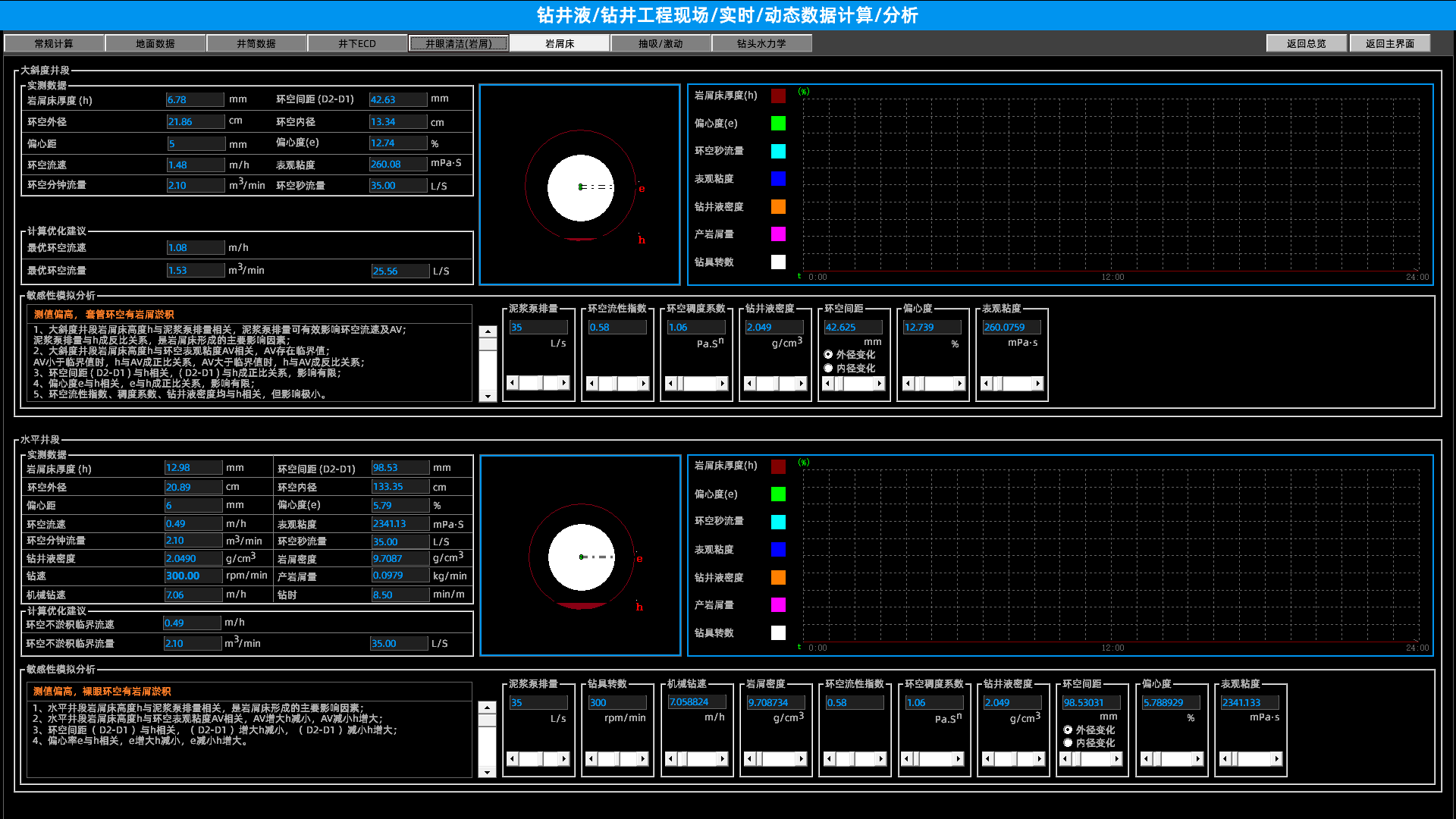

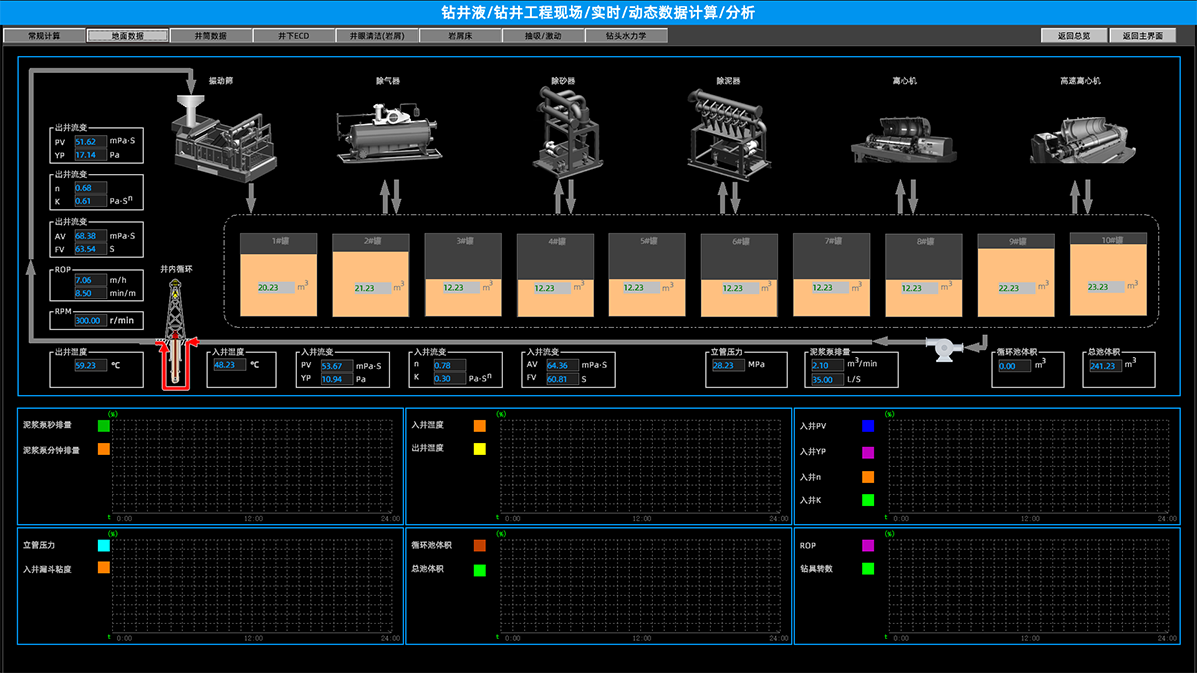

鉆井液/鉆井工程現場/實時/動態數據計算/分析
DFS系統應用的商業價值
Business Value of DFS System Application
最大限度規避因鉆井液導致的井壁失穩、攜巖不利、卡鉆、井涌、井漏等工程復雜。
數字/智能化手段提升鉆井液實時井控的防控能力。
縮短鉆井周期，降低鉆井液NPT，減少現場人員配置。
提升現場鉆井液/鉆井工程實施和管理的科學性、時效性。
作為油氣鉆井液領域剛需技術的突破，提升鉆井工程利用數字/智能化手段獲得可持續“提質/降本/增效”的工程能力。
DFS系統發展歷程
Development History of DFS System
2018 / 12
中國創升益世公司推出第一代DFS系統

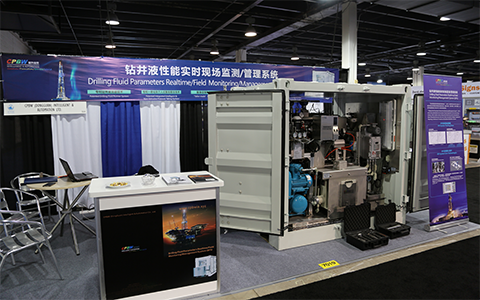

2019/05
創升益世攜第一代DFS系統參加美國休斯敦OTC展會
2020/07

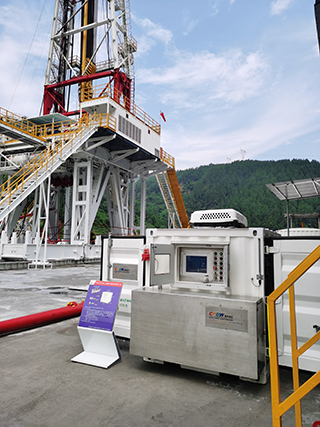

第二代DFS系統在中石油長寧頁巖氣寧209H27-2/寧209H27-3井完成測試/驗證
2021/07
第二代DFS系統在中石化涪陵焦頁107-7HF井完成測試/驗證

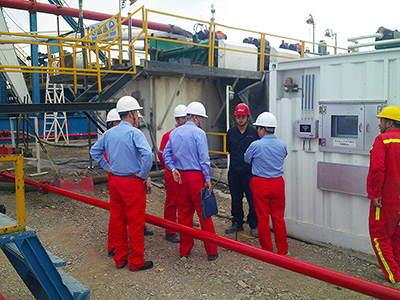

2021年07月20日，由中石化石油工程技術服務股份有限公司（石化油服）組織的“石化油服自動化/數字化鉆井標準化建設及工廠化施工”現場展示活動在中石化涪陵焦頁107-7HF井現場如期舉行。由中國石油化工集團有限公司及石化油服領導帶隊的中石化一百多位各分公司領導和專家蒞臨現場觀摩和調研，期間對創升益世DFS系統的數字化能力和現場表現給予肯定和認可。
2022 / 07

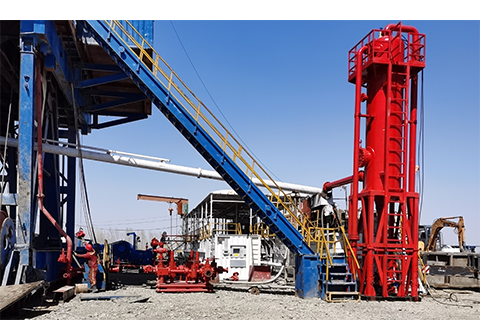

與中石油吐哈油田簽署兩年期服務合同并展開第一口井“陵探1井”技術服務
此次DFS系統技術服務的現場首秀，陸續迎來吐哈油田分公司、中石油西部鉆探公司各級領導和技術人員在現場進行觀摩、調研和指導。大家對DFS系統鉆井液性能現場監測數據的全面性、準確性予以肯定。
2022/09

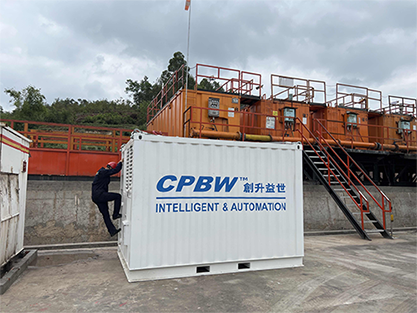

與中石油西南油氣田簽訂第一口井“瀘頁1井”技術服務合同
DFS系統利用現場錄井/定向井實時數據和自身全自動/實時檢測的鉆井液性能參數，結合鉆井工程設計、地質實際和工程現場實情，實現全井筒隨鉆/動態水力學數字化描述/分析/預警并完成相關工程參數推薦；推動讓數據說話、讓數據產生工程洞見、讓信息化/自動化/數字化技術為油氣鉆井工程“保駕護航”的新模式，贏得用戶廣泛認可。
2023/05
中石油西南油氣田第二口井“七北001-H2井”技術服務合同開展
2019 / 01

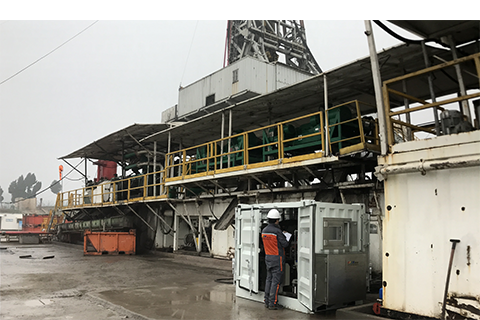

第一代DFS系統在四川威遠頁巖氣鉆井現場進行首次測試
2019/11
中國創升益世公司推出第二代DFS系統
2020/12

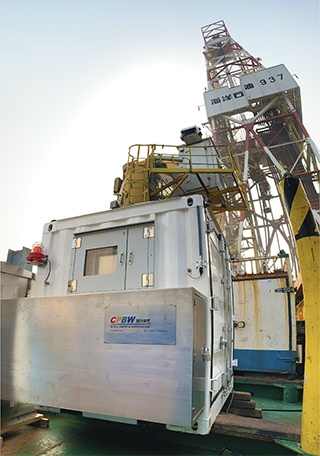

第二代DFS系統在中海油服海洋937平臺完成測試/驗證
2022/03
中國創升益世公司推出第三代DFS系統
2022/08

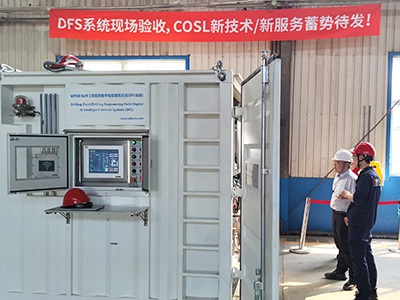

COSL中海油服三套訂單出廠/現場驗收
DFS系統海洋版首批3套設備落地中海油市場是COSL和創升益世雙方“產研結合”、共同努力的成果，是油氣工程技服企業數字化戰略轉型/升級所面臨“跨界痛點”與專業制造企業“研發/投入”能力相結合的成功案例。
2023 / 04
中石油吐哈油田分公司第二口井“薩12井”技術服務合同開展
2023 / 05

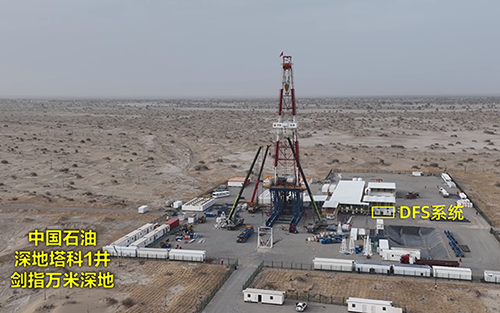

應邀參加中國石油“深地塔科1井”開鉆典禮
DFS系統應邀參加中石油塔里木油田“深地塔科1井”12000米項目開鉆典禮并開展DFS系統技術服務。
